Verilog-2

Verilog-2

2023. 3. 9. 13:49ㆍVerilog

1. 연산자 (이어서)

산술 연산자의 사용 예

-d10 / 5 // (10의 2의 보수)/5 = (2^32-10)/5
5 / 0 // 5/0 = x
(-7) % (+4) = -3 // 나머지, 왼쪽 오퍼랜드의 부호를 따른다.
(+7) % (-2) = +1
// 정수, 레지스터 연산 예
integer intA;
reg [15:0] regA;
reg signed [15:0] regS;
intA = -5'd12;
regA = intA / 3; // -4, intA는 integer, regA는 65532
regA = -5'd12; // regA는 65524
intA = regA / 3; // 21841
intA = -5'd12 / 3; // 1431655761, －5d'12= 2^32-12
regA = -12 / 3; // －4, －12는 integer 자료형, regA는 65532
regS = -12 / 3; // －4, regS는 signed reg
regS = -4'sd12 / 3; // 1, －4'sd12는 4이므로 4/3=1

이동 연산자

음수인 경우는 산술 오른 쉬프트와 논리 오른 쉬프트와 결과가 다르다는 것에 유의해야 한다. 산술 쉬프트의 경우 쉬프트하고 남은 수들을 모두 부호 비트로 채우게 된다.

관계 연산

관계 연산자는 c언어의 관계 연산자와 동일하게 사용할 수 있다.

하지만 x(뭔지 알 수 없는값)가 들어간 z와 4'b1000인 x를 비교했을 때는 값을 비교할 수 없기 때문에 알 수없음(x)가 나온다.

x <=z의 경우도 4'b1000 <= 4'1 xxxx 해서 논리 참이 나올 것 같지만 역시 알 수 없음(x)가 나온다.

등가 연산

// X=4'b1010, Y=4'b1101, Z=4'b1xxz, M=4'b1xxz
X == Y // 0
X == Z // x
M == Z // x
M === Z // 1

등가 연산자는 각 항의 값이 동일한지를 체크하는 연산자이고, 동일 연산자는 둘이 완전히 동일한지를 비교하는 연산자이다. 따라서 4'b1 xxz == 4'b1 xxz는 값을 비교할 수 없어 x이지만, 4'b1 dxxz === 4'b1 xxz는 참이 나온다.

비트 단위 연산자

만약 서로 비트 수가 다른 경우는 LSB를 기준으로 연산된다.

4'b1111 & 2b'01

예를들어 위 식을 실행하면 오른쪽 항은 내부적으로 4b'0001로 처리된다.

// X = 4'b1110, Y = 4'b1000, Z = 4'b01xx
~ X // Negation, 결과는 4'b0001
X & Y // Bitwise and, 결과는 4'b1000
X | Y // Bitwise or, 결과는 4'b1110
X ^ Y // Bitwise xor, 결과는 4'b0110
X ^~ Y // Bitwise xnor, 결과는 4'b1001
Y | Z // Bitwise xor, 결과는 4'b11xx
// 비트 단위 연산자의 할당 예
wire [3:0] a, b, c;
assign c = a | b; // 4 비트 단위 연속할당
// 아래 4개의 각 비트 할당문과 동일
assign c[3] = a[3] | b[3];
assign c[2] = a[2] | b[2];
assign c[1] = a[1] | b[1];
assign c[0] = a[0]| b[0];

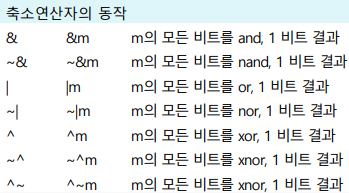

축소 연산자

축소 연산자는 우측의 모든 비트를 연산하는 연산자이다. 위의 비트 단위 연산자와 생김새는 같지만 사용방법은 다르다.

wire [3:0] a = 4'b0101;
wire x1, x2, y1, y2, y3 ;
// 다음 두 연산의 결과 x1과 x2는 동일
assign x1 = & a; // reduction, 0 & 1 & 0 & 1 = 0
assign x2 = a[3] & a[2] & a[1] & a[0]; // bitwise AND
assign y1 = | a; // 0 | 1 | 0 | 1 = 1
assign y2 = ^ a; // 0 ^ 1 ^ 0 ^ 1 = 0
assign y3 = ^~ a; // ~( 0 ^ 1 ^ 0 ^ 1) = 1

논리 연산자

논리 연산자는 c언어와 완전히 동일하다.

논리 연산자자와 비트 논리 연산자는 c언어와 쓰임이 같은데, 헷갈리지 않도록 유의해야 한다.

결합 연산자

// a = 1'b1 b =3'b101 c = 2'b01
assign x1 = { b, c }; // 결과 x1은 5'b10101
assign y1 = { a, b, 4'b0111 }; // 결과 y1은 8'b11010111
assign z1 = { a, b[1:0], c[1] }; // 결과 z1은 4'b1010
// 반복 연산자, { { } } 사용 예
assign x2 = { 8{a} }; // 결과 x2는 8'b1111_1111
assign y2 = { 2{a}, 2{b} }; // 결과 y2는 8'b1110_1101
assign z2 = { 3{a}, b, 2{c} }; // 결과 z2는 10'b11_1101_0101
assign byte = { 4{2'b10} }; // 8'b1010_1010 생성
assign hword = { {8{byte[7]} }, byte }; // 16 비트생성, 부호확장
// 1111_1111_1010_1010

//결합 연산자를 사용한 비트길이 조절
wire [7:0] a, b;
wire [7:0] sum8;
wire [8:0] sum9;
assign sum8 = a + b; // 캐리 버림
assign sum9 = a + b; // sum9[8]에 캐리 저장
assign {cout, sum8} = a + b; // cout에 캐리 저장

//결합 연산자를 사용한 비트 결합
wire a1, b1;
wire [3:0] a4;
wire [7:0] b8, c8, d8;
assign b8 = {a4, a4};
assign c8 = {a1, b1, a4, 2'b10};
assign d8 = {b8[3:0], c8[7:4]};

//결합 연산자를 사용한 이동 연산 구현
wire [7:0] a;
wire [7:0] rot, shl, sha1, sha2;
assign rot = {a[2:0], a[7:3]}; // 3 비트 우 순환 이동
assign shl = {3'b000, a[7:3]}; // 3 비트 우 이동, MSB는 0으로 채움
assign sha1 ={a[7], a[7], a[7], a[7:3]); // 3 비트 우 이동,
// MSB는 부호 비트로 채움, 산술 이동
assign sha2 ={4{a[7]), a[7:4]}; // 4 비트 우 이동, 부호 채움

여러 개의 비트들을 합칠 때 많이 사용하는 결합 연산자이다. 비트를 합쳐 조건에 넣거나 한 번에 초기화할 때 유용하게 사용할 수 있다.

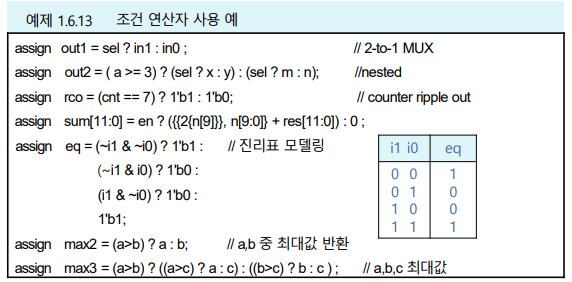

조건 연산자
